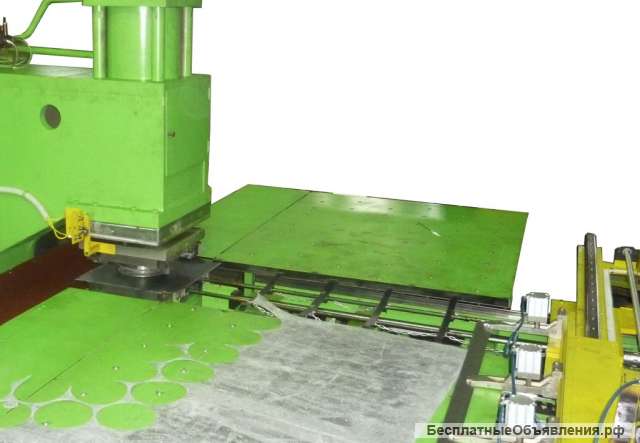

Пресс с ЧПУ для вырубки колец из паронита модели ПГКПФ3
Специальный гидравлический пресс с ЧПУ для вырубки колец из паронита состоит из жесткой С-образной станины сварной конструкции, облегченного координатного стола с двумя взаимно перпендикулярными каретками, которые имеют свои привода перемещений. На каретке Х размещены четыре пневматических листодержателя, в которые устанавливается и зажимается заготовка – лист паронита.
На консольной части станины размещен гидроцилиндр. К штоку гидроцилиндра крепится ползун пресса, прямолинейность движения ползуна обеспечивают шариковые втулки – направляющие. Штамп для одновременной вырубки нескольких колец, конструкции заказчика устанавливается на столе станины, ориентируясь на плоскости с помощью фиксаторов.
Последовательность вырубки колец задается программой. Как правило, это вырезка колец в шахматном порядке с минимальными перемычками, что позволяет максимально возможно экономить материал. После вырубки кольца запрессовываются в заготовку пружинами-съемниками штампа и «высыпаются» из заготовки во время попадания пробитой части листа в специальный желоб, где лист заворачивается в спираль.
На консольной части станины размещен гидроцилиндр. К штоку гидроцилиндра крепится ползун пресса, прямолинейность движения ползуна обеспечивают шариковые втулки – направляющие. Штамп для одновременной вырубки нескольких колец, конструкции заказчика устанавливается на столе станины, ориентируясь на плоскости с помощью фиксаторов.
Последовательность вырубки колец задается программой. Как правило, это вырезка колец в шахматном порядке с минимальными перемычками, что позволяет максимально возможно экономить материал. После вырубки кольца запрессовываются в заготовку пружинами-съемниками штампа и «высыпаются» из заготовки во время попадания пробитой части листа в специальный желоб, где лист заворачивается в спираль.
Город: |
Воронеж
|
Тип: | Продаю |
Автор: | ООО "Механизация КПО+" | Все объявления автора |
Регист:Регист: | с 21.01.2020 |
Сайт: | mkpo36.ru/ |
Дата: | 28.11.2022 09:03 |
Номер: | 2217257 |
